本實用新型的目的在于克服現有技術的不足，提供一種通過有效控制貨叉升降高度，保證貨物堆垛或搬運效率的雙驅動叉車貨叉升降控制裝置。

附圖說明

下面對本實用新型說明書各幅附圖表達的內容及圖中的標記作簡要說明:

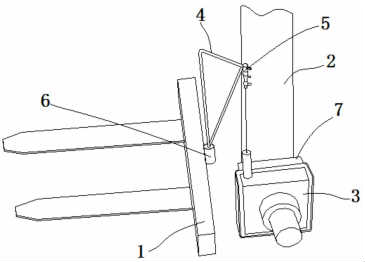

圖1為本實用新型雙驅動叉車貨叉升降控制裝置的結構示意圖。

上述圖中的標記均為:

1、貨叉，2、前門架，3、拉繩位移傳感器，4、支架，5、拉線頭，6、連接柱，7、安裝板。

具體實施方式

下面對照附圖，通過對最優實施例的描述，對本實用新型的具體實施方式作進一步詳細的說明。

如圖1所示，該雙驅動叉車貨叉升降控制裝置，雙驅叉車包括和前輪分別連接的驅動電機，還包括控制器、和控制器連接的控制面板、貨叉1及外門架2，在外門架2底端設有和控制器連接的拉繩位移傳感器3，拉繩位移傳感器3的拉線頭5通過支架4和貨叉1相連接。

該雙驅動叉車貨叉升降控制裝置，通過在前門架底端設有和雙驅動叉車控制器連接的拉繩位移傳感器3，拉繩位移傳感器3的拉線頭5通過支架4和貨叉1相連接;這樣貨叉I在上升和下降的過程中，拉繩位移傳感器3的拉線頭5和貨叉1 一起上升或下降移動，拉繩位移傳感器3讀取拉線頭5位移并將該數據通過控制器反饋在控制面板上;這樣駕駛員根據控制面板上的數據即可直觀的看出貨叉1升降高度，當貨叉1升降到設定高度時停止升降電機運行即可。該雙驅動叉車貨叉升降控制裝置，貨叉上升和下降高度控制容易，能極大的提高貨物堆垛或搬運的效率。

支架4為三角形，支架4 一個角部和拉線頭5相連接，支架4另一個角部和貨叉I相連接。三角形結構的支架4，不僅結構穩定性較好，且方便和拉頭及貨叉I相連接。在支架4和貨叉1連接的角部延伸出和貨叉1相焊接的連接柱6。連接柱6的結構能夠增大支架4和貨叉1的連接部位，進一步加強支架4的結構強度，保證拉線頭5和支架4的連接穩定性。在外門架2底端設有安裝板7，拉繩位移傳感器3和安裝板7通過螺釘相連接。安裝板7 —方面提供拉繩位移傳感器3的安裝位置，另一方為拉繩位移傳感器3提供安裝保護?？刂泼姘逶O(shè)于雙驅動叉車的方向盤旁側?？刂泼姘逶O(shè)在放線盤旁偵牝便于駕駛員直觀觀察控制面板上數據，根據數據反饋，隨時啟停貨叉1升降電機。
