在注塑生產過程中，對運動部件位置的控制至關重要，其精確度直接影響產品的質量。因此，提高注塑機位置控制的精確度是提高注塑機品質的一個重要方面。

當前在采用直線位移傳感器實現位置控制的注塑機系統中，直線位移傳感器和控制器的物理距離比較遠，而普遍采用的采集方式是，直接將傳感器的模擬信號通過數據線傳輸?shù)娇刂破鞫?，然后在控制器端進行信號采集、轉換以及計算等操作。由于模擬信號在遠距離傳輸過程中很容易受現場環境的影響，因此控制器端采集的數據誤差較大，傳感器位置表達不夠準確，降低了注塑機的控制精度。

發明內容

本實用新型的目的在于針對現有技術的上述不足，提供一種注塑機數字化直線位移傳感器信號轉接線盒，本新型成本低、精度高、抗干擾能力強。

附圖說明

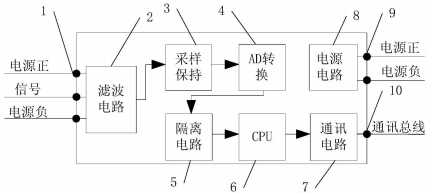

圖1為數字化直線位移傳感器信號遠傳轉接線盒結構圖。

具體實施方式

下面結合附圖對本實用新型的實施例作詳細說明。

如圖1所示，本實用新型在注塑機注塑上增加一個專用的數字化直線位移傳感器信號遠傳轉接線盒，是具備傳感器信號采集、轉換、變送的轉接線盒，包括傳感器信號輸入端子1、濾波電路2、采樣保持電路3、AD轉換電路4、隔離電路5、CPU 6、通訊電路7、電源電路8、通訊總線端子10、電源端子9。該轉接線盒就近安裝在傳感器安裝位置附近，傳感器信號輸出接于轉接線盒的信號輸入端子，實現近距離采集傳感器信號。傳感器信號接入轉接線盒后，先經濾波電路處理，濾除干擾信號。經過AD轉換后通過轉接線盒內部的信號轉換電路轉成數字信號后通過總線方式輸送到遠端的中心控制器。本實用新型的轉接線盒可以多個同時安裝，轉接線盒之間可通過總線連接構成數字化傳感器信號遠傳轉接線盒網絡。

直線位移傳感器信號輸入端子用于連接傳感器，每個傳感器配3個端子，分別為VCC (電源正)、GND (電源負)、AV (信號)，VCC和GND用于給傳感器供電，AV為傳感器輸出，為電壓或電流信號，表示不同位置對應的值，AV輸出轉換為電壓后的范圍為GND到VCC之間。

濾波電路使用有源低通濾波器，對傳感器信號做濾波處理。

采樣保持電路在采樣時對模擬信號的輸入值進行鎖存，供AD轉換電路實時轉換傳感器信號濾波電路輸出的電壓信號，得到16位以上的AD轉換結果。

隔離電路通過光耦將CPU電路、通訊電路等數字信號與傳感器信號采集放大相關的模擬電路隔離開，防止數字信號對模擬電路的干擾。

CPU負責讀取AD轉換電路的結果，進行數字濾波后，控制通訊電路發送給遠端的控制器。

通訊電路采用CAN總線通訊電路(也可以是以太網等)，由CPU控制主動發送采集到的傳感器位置數據，通過通訊總線端子輸送到遠端控制器。有多個轉接線盒一起安裝時，也由該通訊電路構成遠傳網絡。

電源電路用于裝置供電，電源從電源端子輸入，為正負電源，給CPU和通訊電路供電，通過電源電路產生一路新的隔離電源用于直線位移傳感器信號輸入端子、濾波電路、采樣保持電路和AD轉換電路供電。
