隨著市場經濟的迅速發展，高空作業設備在消防、市政路燈、環衛、電力、機場、修 造船、港機制造等行業得到了廣泛的應用。現有高空作業設備均是通過工作臂的舉升、伸縮 和旋轉來將作業槽中的人或物運送到需要作業的工作區域，為了防止高空作業設備傾翻造成人員傷亡，工作臂在各個角度設定了不同的作業半徑，該作業半徑制成的連續曲線稱作 安全作業范圍，為了使工作臂始終工作在安全作業范圍內，控制器必須采集工作臂伸縮的長度信號值，而安裝在工作臂上的拉繩位移傳感器就是用來提供此信號值。

最常用的長度傳感器為拉線式的長度傳感器。包括殼體、主軸、復位彈簧件、拉線輪和長度數據處理器。殼體安裝臂體根端上，主軸可旋轉地安裝在殼體上，復位彈簧件的固定端與殼體相連，自由端與主軸相連。拉線輪安裝在主軸上，并可以和主軸同步旋轉。拉線輪上可以纏繞拉線，且拉線的外端向外延伸，并與臂體末端相連。臂體末端和臂體根端相對應，二者可以產生相對運動。復位彈簧件可以產生復位力力，使拉線位于殼體外的部分保持直線狀態，并在拉線的外端受力減小時，可以帶動主軸及拉線輪旋轉，進而使拉線纏繞在拉線輪上。該長度傳感器的工作原理為：在臂體末端遠離臂體根端時，拉動拉線的外端一起移動;拉線帶動拉線輪，拉線輪帶動主軸，使主軸克服復位彈簧件旋轉;同時復位彈簧件收緊產生復位力;由于拉線的外端移動的距離與主軸旋轉的圈數成預定的比例關系，進而長度數據處理器可以通過測量主軸旋轉的圈數，再根據預定的比例關系就可以獲得拉線的外端移動的距離;進而可以獲得臂體末端相對于臂體根端的移動距離，實現對長度數據的測量。在臂體末端靠近臂體根端時，復位彈簧件驅動主軸反轉，主軸帶動拉線輪反轉，使拉線再纏繞在拉線輪上。

然而如果固定在臂體上的拉線脫落或者卡在臂體的某一處，會導致拉線長度的信 號值不跟隨臂的伸縮改變，控制器會收到錯誤的工作臂長度值，不能將工作臂限制在安全作業范圍內，使得高空作業設備發生傾翻的危險。

發明內容

發明目的：本發明目的在于針對現有技術的不足，提供一種拉繩位移傳感器拉線狀態的檢測方法，可對拉線工作狀態實時檢測，進而將工作臂限制在安全作業范圍內。

有益效果：

(1)本發明通過控制器自動對拉繩位移傳感器的長度值的采樣和比較，判斷拉線的工作狀態，使高空作業設備始終處于安全工作區間;

(2)本發明在檢測到拉線異常狀態同時會發出警報，并同時限制高空作業設備的所有動作，大大提高了高空作業設備的安全性，減少事故的發生。

附圖說明

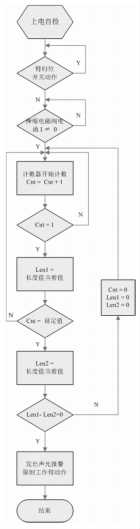

圖1為本發明拉繩位移傳感器拉線狀態的檢測方法的流程圖;

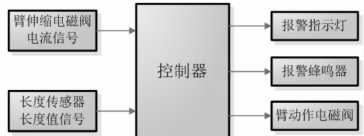

圖2為本發明拉繩位移傳感器拉線狀態的檢測方法的硬件連接圖。

具體實施方式

下面通過附圖對本發明技術方案進行詳細說明，但是本發明的保護范圍不局限于所述實施例。

實施例 : 一種拉繩位移傳感器拉線狀態的檢測方法，所述拉繩位移傳感器用于檢測高空作業設備工作臂的長度;包括如下步驟：

(1) 對工作臂伸縮電磁閥的電流信號進行檢測;

(2) 在工作臂伸縮電磁閥的電流信號I尹0時，計數器間隔5秒或者20秒對拉繩位移傳感器長度值信號進行采樣;

(3) 將間隔5秒或者20秒的兩個采樣點的采樣值進行比較：若兩個采樣值不相同，則判定拉線狀態正常;重復步驟(2)- (3)進入下一個檢測周期;

(4) 若兩個采樣值相同，則判定拉線狀態異常，通過控制器報警并限制高空作業設備的所有動作。

如上所述，盡管參照特定的優選實施例已經表示和表述了本發明，但其不得解釋 為對本發明自身的限制。在不脫離所附權利要求定義的本發明的精神和范圍前提下，可對其在形式上和細節上作出各種變化。
