目前，二板注塑機的抱閘機構多為開合式抱閘機構，所謂開合式抱閘機構包括有抱閘油缸和抱閘螺母，抱閘油缸為抱閘螺母抱緊拉桿提供動力，抱閘螺母沿軸向分為抱緊螺母和固定螺母，其中抱緊螺母連接在抱閘油缸的活塞桿上，依托抱閘油缸的動力可遠離或抱緊拉桿，一臺完整的注塑機包括有四個抱閘油缸和四個抱閘螺母，每個抱閘油缸對應于一個抱閘螺母，這種結構的抱閘機構在長期使用過程中，存在下述缺點，即四個抱閘機構無法同步準確抱閘，甚至出現由于配合不好而變形的現象，嚴重影響抱閘機構的可靠性。

實用新型內容

本實用新型的目的在于克服現有技術中的缺點與不足，提供一種結構簡單、動作精準一致的新型二板注塑機抱閘機構。

本實用新型與現有技術相比，其有益效果為:整體結構簡單緊湊，成本低，操作容易，抱閘精準，動作迅速一致，重復定位精度高，實用安全可靠，有效消除了抱閘不一致導致的不利影響。

為了能更清晰的理解本實用新型，以下將結合附圖說明闡述本實用新型的具體實施方式。

附圖說明

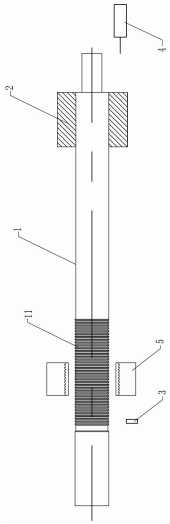

圖1是本實用新型的結構示意圖。

具體實施方式

如圖1所示，本實用新型所述新型二板注塑機抱閘機構，包括有拉桿1和活塞2、行程開關3和直線位移傳感器4，拉桿1的螺牙段11對應設置有抱閘螺母5，行程開關3臨靠于抱閘螺母5且對應拉桿1的螺牙段11，直線位移傳感器4位于拉桿相對于行程開關3的另一側且臨靠于活塞2。

本實用新型的工作原理如下所述:行程開關感應拉桿螺牙段的位置點信號，進而將該信號反饋給控制系統，控制系統根據信號發送指令，通過液壓系統驅動活塞和拉桿同步運動，直線位移傳感器則反饋位置尺寸保證四個拉桿和活塞的實際運動位置保持一致，最終實現同步精確抱閘。
