液壓機是重要的壓力加工設備，我國從五十年代末開始進行油泵直接傳動的液壓機床的研究、設計和制造。傳統的設計方法存在設計周期長、結構冗余、成本高、缺乏對結果的驗證等諸多弊端。面對日益激烈的市場競爭，企業迫切地需要智能化改造，以提高了系統的有效利用率，降低了系統制造與維護成本。

發明內容:

本發明的目的就在于克服上述現有技術中存在的不足，而提供一種四柱液壓機床智能控制系統，該系統可實現四柱液壓機床的智能控制與實時監測。

本發明可提供多種通訊接口與外部測量裝置相連，便于形成集成控制系統的硬件平臺。本發明與采用數字控制的行程長度及工作行程相比，可大大提高控制精度，對液壓機的多對象控制和多軸同步控制通過簡單的組態開發實現整體的聯合控制。本發明可根據實時的測量數據，分析判斷，實現故障自動診斷功能，從而降低控制系統維護的復雜性。

附圖說明

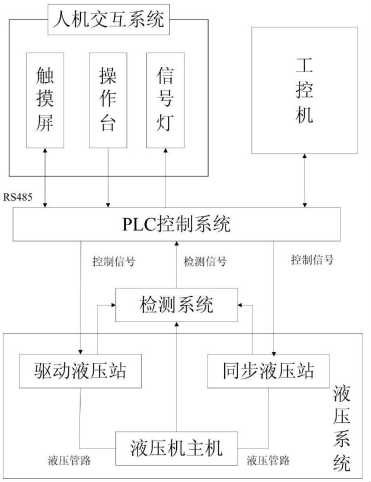

圖1是本發明的智能四柱液壓機床控制系統框圖;

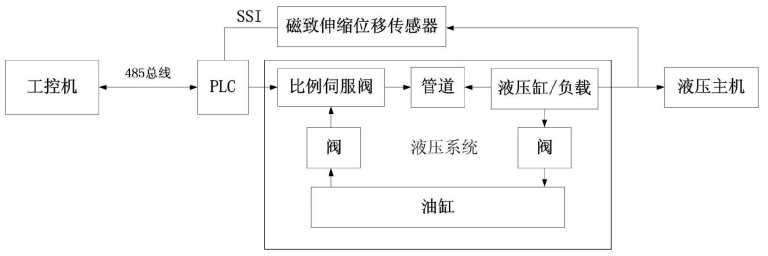

圖2是本發明的液壓控制系統框圖。

具體實施方式

如圖所示:一種四柱液壓機床智能控制系統，由工控機、人機交互系統、PLC控制系統、液壓系統和數據采集檢測系統組成。所述數據采集檢測系統的輸入端接收液壓系統的輸出信號，數據采集檢測系統的輸出端口與PLC控制系統的輸入端連接，PLC控制系統的輸出端通過485總線與工控機和人機交互系統雙向通信。

上述人機交互系統由操作臺、信號燈和觸摸屏組成;其中，操作臺具備急停、手動/自動、啟動、循環啟動按鈕，輸出控制信號給PLC控制系統;信號燈接受PLC控制系統輸出信號，顯示工作狀態，觸摸屏具備設備參數、數據記錄功能，與PLC控制系統雙向通信。

上述液壓系統由驅動液壓站、液壓機主機、同步液壓站和液壓管路組成;驅動液壓站、液壓機主機和同步液壓站通過液壓管路相連，壓力傳感器安裝于驅動液壓站與同步液壓站出口處，磁致伸縮位移傳感器安裝于液壓機主機，壓力傳感器和磁致伸縮位移傳感器的檢測信號輸入到數據采集檢測系統的輸入端，數據采集檢測系統的輸出端將這些檢測信號上傳到PLC控制系統的輸入端，PLC控制系統的輸出端再將控制信號傳送到驅動液壓站和同步液壓站。

本發明可將液壓機工作壓力及各種數據、液壓機動作時電磁閥的通斷狀態以及液壓機各運動部件所處的位置在相應界面里監測得到，并通過人機界面進行設置，實現四柱液壓機床的智能控制和實時監測。
