目前用于位移動態實驗測試的測試裝置結構復雜，且功能單一，不具備適用性，不能測試多種不同尺寸規格的實驗樣品。

實用新型內容

本實用新型所要解決的技術問題在于針對現有技術的不足和缺陷，提供一種形變位移測試架，該形變位移測試架結構簡單，操作方便，且能夠測試多種不同尺寸規格的實驗樣品。

本實用新型所解決的技術問題可以采用以下技術方案來實現:

形變位移測試架，其特征在于，包括:一底座;固定在所述底座上的支撐立柱，所述支撐立柱上固定有一懸臂式水平梁;滑動設置有所述水平梁上的一對拉繩位移傳感器，所述一對拉繩位移傳感器的線頭出線方向垂直于地面向下;一固定在所述支撐立柱上的控制面板，所述控制面板與所述一對拉繩位移傳感器通過信號連接，所述控制面板上設置有顯示器。

在本實用新型的一種優選實施例中，所述懸臂式水平梁的下部設置有滑軌，所述一對拉繩位移傳感器的底座滑動設置在所述滑軌上。

由于采用了如上的技術方案，本實用新型結構簡單，操作方便，測試結果還能通過控制面板上的顯示器顯示出來，清晰易讀，且一對拉繩位移傳感器可沿水平梁移動，方便對不同尺寸規格的實驗樣品進行測試。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

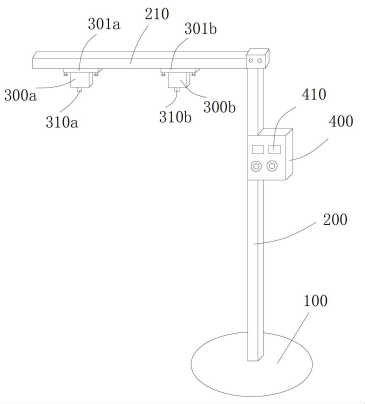

圖1是本實用新型一種實施例的結構示意圖。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

參見圖1所示，形變位移測試架包括底座100、支撐立柱200、懸臂式水平梁210、一對拉繩位移傳感器300a、300b和控制面板400，底座100為一重量為20kg的圓底座，保證能夠固定整個測試裝置，提供實驗的準確性。

支撐立柱200垂直固定在底座100中部上，懸臂式水平梁210固定在支撐立柱200上，支撐立柱200和懸臂式水平梁210均采用輕質鋁合金制成，保證了測試設備本身在實驗過程中的位移可以忽略，提高實驗的準確性。

懸臂式水平梁210的下部設置有滑軌(圖中未示出)，一對拉繩位移傳感器300a、300b的底座301a、301b滑動設置在滑軌上，所以一對拉繩位移傳感器300a、300b可沿懸臂式水平梁210滑動，方便對不同尺寸規格的實驗樣品進行測試，一對拉線位移傳感器300a、300b的線頭310a、310b出線方向垂直于地面向下。

控制面板400固定在支撐立柱200上，控制面板400與一對拉繩位移傳感器300a、300b通過信號連接，控制面板400上設置有顯示器410，一對拉繩位移傳感器300a、300b的線頭310a、310b與測試樣品連接，所測量受力面的位移可以通過顯示器410顯示出來，清晰易讀，操作方便。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
