ETME易測電氣LWH拉桿型直線位移傳感器結構簡介

1、鋁管：表面經電泳氧化處理，不會因時間長久而變化，內部滑軌采用圓柱式大面積接觸型，保證電刷支架在鋁管內部能夠平穩、高速往復運動，即使在劇烈的震動下，也不會影響直線位移傳感器的精確度。鋁管帶有屏蔽保護功能。整體產品在1 0 g沖擊下能正常工作。

2、拉桿：材質，不銹鋼，無磁性，永不生銹，表面經無芯研磨及拋光處理，光滑耐磨。外徑尺寸φ6 m m，確保拉桿與前端蓋內φ6 . 0 0 m m×3 . 8 0 mm的塵封與φ6 . 0 0 m m×4 . 0 0 mm的油封緊密配合，可防止拉桿在往復運動過程中攜帶雜物或油水進入電子尺內部。拉桿與傳感部件的連接采用先進的三爪封閉式卡簧，穩定可靠，軸向承載力大于6 0 k g。

3、電刷：采用銀鈀合金材料，由精密五金模具沖壓而成。厚度為0 . 0 8 m m，有效彈性長度為7 . 8 0 m m，電刷觸點高度為1 . 0 0 m m，單位直線觸點面積為0 . 2 2 m m2。該合金材料具有高導電性能，彈性好，耐磨性優良，符合電刷性能要求。經加工成型后的電刷再經點焊加工固定定位支架上，保證電刷與線路板之間工作高度(耐磨使用壽命)、重復精度、分辨率符合行業最高標準。采用單電刷結構可以保證位移傳感器具有較小的雜波，同時保證位移傳感器在整個壽命周期內都具有非常高的分辨率(非常適用于注塑機的射膠控制)。采用雙電刷結構可以保證位移傳感器更長壽命，且具有非常高的重復性精度(非常適用于注塑機的開合?？刂?。

4、線路板：采用進口高品質碳膜樹脂漿料熱壓成型，經燒結，電腦線性修刻后，使其耐磨性、線性精確度符合行業標準。所有接線端子經焊接、鉚接及銀膠固化，可靠性高。

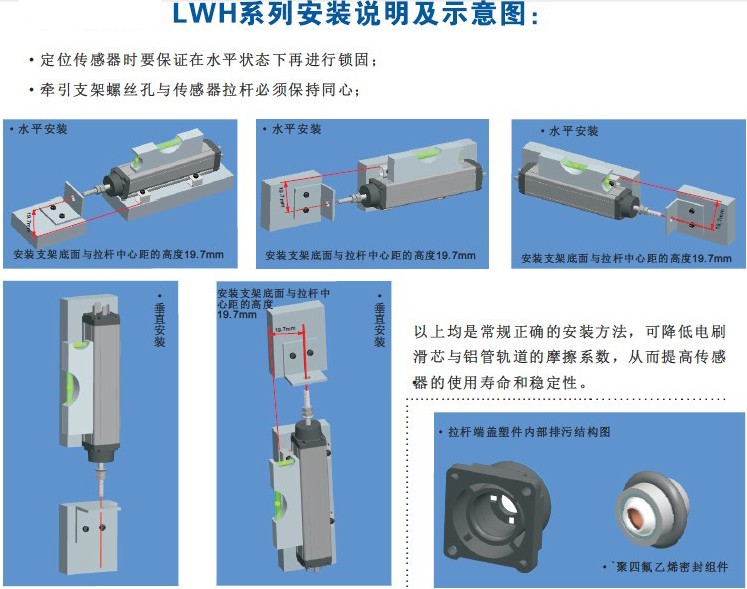

以上是LWH直線位移傳感器的安裝說明示意圖
