自助發卡機是銀行為了滿足客戶在自助銀行開戶的業務需求，解決新開戶在自助銀行的發展的瓶頸，擴展客戶數量的自助發卡設備。它在銀行大堂和自助銀行的運用，極大的緩解了新開戶客戶排隊人工辦卡難的問題，具有安全、便捷、高效的特點，是銀行電子化產品的重要組成部分。由于發卡機的卡箱內可以放置近百張卡片，現有技術中，發卡機檢測卡片都使用紅外線，檢測一個點，判斷卡片的數量，且判斷的比較模糊，不能精確判斷。使用時，不能實時線性檢測卡片的數量及卡片的厚度，給客戶帶來了不便。

    發明內容

    本發明的技術任務是針對以上不足之處，提供一種可以實時檢測發卡機卡向內卡片數量，且測量精確，方便了客戶使用的一種精確測量發卡機的卡箱內卡片數量的方法。

    附圖說明

    下面結合附圖對本發明進一步說明。

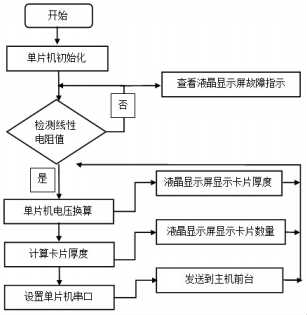

    附圖1為一種精確測量發卡機的卡箱內卡片數量的方法的流程圖。

    具體實施方式

    精確測量發卡機的卡箱內卡片數量的方法，所應用到的硬件結構包括拉繩位移傳感器、單片機、發卡機，拉繩位移傳感器與單片機連接通信，拉繩位移傳感器固定在發卡機的卡箱位置，拉繩位移傳感器的拉線開關連接到卡箱的壓卡壓片上;

    所述方法步驟為:

    (1)、單片機初始化;

    (2)、發卡機的卡箱內的卡片自助發放，隨著卡片的數量減少，壓卡壓片下移，拉線開關相應縮短，線性電阻值也相應變化;

    (3)、拉繩位移傳感器將線性電阻值實時輸出給單片機;

    (4)、單片機檢測拉繩位移傳感器輸出的線性電阻值;

    (5)、單片機將線性電阻值換算成數字信號，通過單片機串口發送到主機前臺。

    步驟(5)中的數字信號包括卡片的厚度信息及卡片的數量信息。單片機通過液晶顯示屏實時顯示卡片的厚度及卡片的數量。步驟(4)中，單片機沒有檢測到拉繩位移傳感器輸出的線性電阻值時，通過液晶顯示屏查看故障指示。單片機通過外部供電電源24V供電，單片機復位驅動液晶顯示屏及單片機串口。

    本發明的精確測量發卡機的卡箱內卡片數量的方法和現有技術相比，可以實時檢測發卡機卡向內卡片數量，且測量精確，方便了客戶使用，因而，具有很好的推廣使用價值。
