高空作業車廣泛應用于電力、風電、路燈、市政、園林、通訊、機場、造船、交通、廣告、攝影等高空作業領域，它具有應用范圍廣、機動靈活、轉移迅速方便等優點，其適應性較高，有著廣闊的應用發展前景。由于高空作業車臂架的非線性變形較大、操縱失誤引起過大的慣性力、支撐面的突然沉淪或過大的風力作用等原因，高空作業車作業時會出現突然喪失穩定性的現象，有時甚至?xí)l(fā)生傾翻。據不完全統計，由于高空作業車傾翻導致的安全事故占該車型事故總數的60%-70%。因此，研究高空作業汽車防傾翻預警系統具有深刻的現實意義。

發明內容

本實用新型的目的在于，提供一種簡單實用，可靠性高，易于維護的高空作業汽車防傾翻預警裝置。

為了實現上述任務，本實用新型采用如下技術方案予以實現:

一種高空作業汽車防傾翻預警裝置，包括拉繩位移傳感器、角度傳感器、單片機和報警器，其中，拉繩位移傳感器和角度傳感器分別與單片機相連，單片機的輸出端與報警器連接。

本實用新型還具有以下其他技術特點:

所述的拉繩位移傳感器為EPS-S-2000mm-A2傳感器。

所述的角度傳感器為WDD35D4傳感器。

所述的單片機為MC9S12XS128單片機。

所述的報警器為蜂鳴器。

本實用新型利用傳感器獲取高空作業汽車主臂伸長位移和吊臂的俯仰角等信息，通過單片機處理后判斷車輛是否處于安全狀態，并根據情況發出報警信號。本裝置與現有技術相比，具有結構簡單、易于調試等特點，并且可靠性高、成本低，便于維護，能較大地降低高空作業汽車事故的危險性。

附圖說明

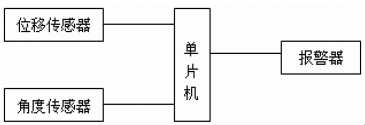

圖1為本實用新型的連接關系示意圖。

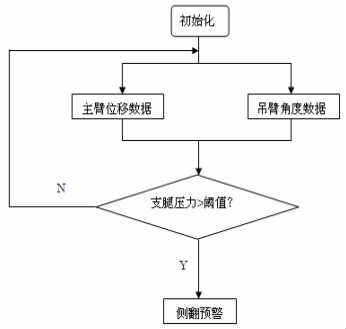

圖2為本實用新型的工作流程圖。

下面結合附圖對本實用新型作進一步詳細說明。

具體實施方式

以下給出本實用新型的具體實施例，需要說明的是本實用新型并不局限于以下具體實施例，凡在本申請技術方案基礎上做的等同變換均落入本實用新型的保護范圍。

遵從上述技術方案，如圖1所示，一種高空作業汽車防傾翻預警裝置，包括位移傳感器、角度傳感器、單片機和報警器，其中，位移傳感器和角度傳感器分別與單片機相連，單片機的輸出端與報警器連接。本實用新型的位移傳感器選擇EPS-S-2000mm-A型拉繩位移傳感器，該傳感器通過電位器元件將機械位移轉換成電壓輸出，可動電刷與高空作業汽車主臂相連，物體的位移引起電位器移動端的電阻變化。阻值的變化量反映了位移的量值，阻值的增加和減小則表明了位移的方向，這種傳感器具有使用壽命長，環境適應性強，抗干擾能力強等技術特點;選擇WDD35D4型電感式角位移傳感器，這種傳感器具有結構簡單可靠、輸出功率大、抗干擾好、對環境要求不高、分辨率較高、示值誤差小、穩定性好、價格低廉等特點。

圖2為本實用新型的工作流程圖。本裝置選用汽車支腿壓力作為高空作業汽車防傾翻預警系統的傾翻預警指標。工作時，裝置先進行初始化。在高空作業汽車作業過程中，安裝在高空作業汽車主臂上的位移傳感器采集主臂的位移信息，安裝在吊臂上的角度傳感器采集吊臂的俯仰角和轉角信息。傳感器將采集到的信息傳給單片機，單片機根據這些信息實時計算出高空作業汽車的支腿壓力，與設定的閾值進行比較，如果支腿壓力大于設定的閾值，說明汽車已經處于傾翻的危險狀況，此時單片機驅動報警器，發出報警聲，提醒駕駛員采取相應措施來避免傾翻事故的發生。

本實用新型采用的電子元器件均為已知產品，本領域技術人員根據本實用新型的技術方案即可知電子元器件的具體連接方式。
