采煤機是綜采工作面的核心設備，主要功能是破煤和裝煤，搖臂是采煤機的重要 工作部件，而調高油缸是調節搖臂位置的主要部件。控制搖臂的位置則是實現采煤機自動化控制的關鍵。在采煤機的設計研發過程中，對搖臂位置的檢測成為了一個難點，傾角傳感 器雖然可以檢測搖臂的位置，但是因?yàn)槠潴w積較大并不容易安裝，而且其防護也成為了一 個難點。

實用新型內容

本實用新型的目的在于提供一種用于煤礦工作面采煤機的調高油缸，主要解決在采煤機運行過程中搖臂位置的準確檢測，而且也很好的實現了對位移傳感器的防護。

本實用新型的技術方案是：

—種采煤機調高油缸，該調高油缸的活塞桿內設有磁致伸縮位移傳感器?；钊麠U的軸向中心開通孔，位移傳感器安裝于該通孔中，位移傳感器的接線端通過線接頭引到油缸外側。位移傳感器的信號傳輸線置于液壓膠管中。在調高油缸的兩端分別設有前端耳環和缸底耳環，前端耳環與活塞桿連接，活塞桿的中心孔設有用來安裝磁致伸縮位移傳感器磁環的磁環支撐架，磁環支撐架與缸底耳環連接?；钊麠U上安裝有油路接頭，油路接頭通過活塞桿上的油路連至油缸活塞的兩端?；钊麠U外套有缸體，在活塞桿與缸體之間的一端裝有活塞，在活塞桿與缸體之間的另一端由內到外依次安裝壓蓋和端蓋。

本實用新型的有益效果是：

1、本實用新型采煤機調高油缸，將位移傳感器安裝于油缸的活塞桿內，實現對采 煤機搖臂位置進行準確檢測。

2、本實用新型采煤機調高油缸，將位移傳感器的出線設置于液壓膠管內，在極其惡劣環境中對位移傳感器起到最大限度的保護作用。

3、本實用新型采煤機調高油缸，油液經活塞桿至油缸內，實現調高油缸缸筒伸縮 運動的安裝方式。

附圖說明

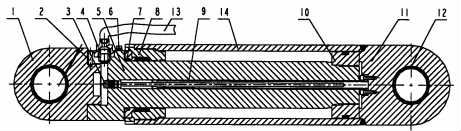

圖1為本實用新型調高油缸結構示意圖。

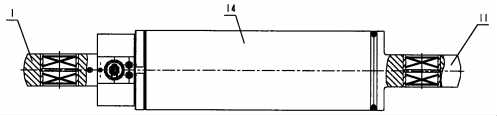

圖2為圖1的俯視圖。

圖中，l前端耳環;2錐銷;3磁致伸縮位移傳感器;4線接頭;5活塞桿;6油路接頭;7壓蓋; 8端蓋;9磁環支撐架;10活塞;11缸底耳環;12襯套;13液壓膠管;14缸體。

具體實施方式

如圖1-圖2所示，本實用新型采煤機調高油缸主要包括：前端耳環1、錐銷2、磁致伸縮位移傳感器3、線接頭4、活塞桿5、油路接頭6、壓蓋7、端蓋8、磁環支撐架9、活塞10、缸底耳環11、 襯套12等，具體結構如下：

活塞桿5的軸向中心開通孔，磁致伸縮位移傳感器3安裝于該通孔中，磁致伸縮位移傳感器3的接線 端通過線接頭4引到油缸外側，磁致伸縮位移傳感器3的信號傳輸線可以置于液壓膠管13中。

在調高油缸的兩端分別設有前端耳環1和缸底耳環11，前端耳環1與活塞桿5通 過螺紋連接并通過錐銷2進行緊固，活塞桿5的中心孔設有用來安裝位移傳感器磁環的磁 環支撐架9，磁環支撐架9與缸底耳環ll通過螺栓連接，在缸底耳環11的內孔中設有襯套12。

油路接頭6安裝于活塞桿5上，油路接頭6通過活塞桿5上的油路連至油缸活塞 10的兩端?；钊麠U5外套有缸體14，在活塞桿5與缸體14之間的一端裝有活塞10，在活塞桿5與缸體14之間的另一端由內到外依次安裝壓蓋7和端蓋8，壓蓋7位于端蓋8內側，壓蓋7與端蓋8通過螺栓連接。

本實用新型的裝配過程如下：

將位移傳感器3安裝于活塞桿5中，其接線端通過線接頭4弓I到油缸外側，線接頭 4的出線端為標準的DN接頭，可將位移傳感器信號傳輸線置于液壓膠管中，然后與線接頭4 連接，從而對位移傳感器的出線形成保護。前端耳環1與活塞桿5通過螺紋連接并通過錐 銷2進行緊固。油路接頭6安裝于活塞桿5上，油液經活塞桿上的油路到達油缸活塞的兩 端。壓蓋7起到壓緊密封件和安裝防塵圈的作用，其與端蓋8通過螺栓連接到一起。磁環支撐架9是用來安裝位移傳感器磁環的，它與缸底耳環ll通過螺栓連接到一起，使磁環與缸底保持相對的靜止，從而實現了調高油缸缸筒做伸縮運動的安裝方式。
