如何利用固定電阻或是可變電阻讓直線位移傳感器（電阻尺）.輸出電壓能夠符合使用上的需求(也就是所謂的電壓分壓)的說明:

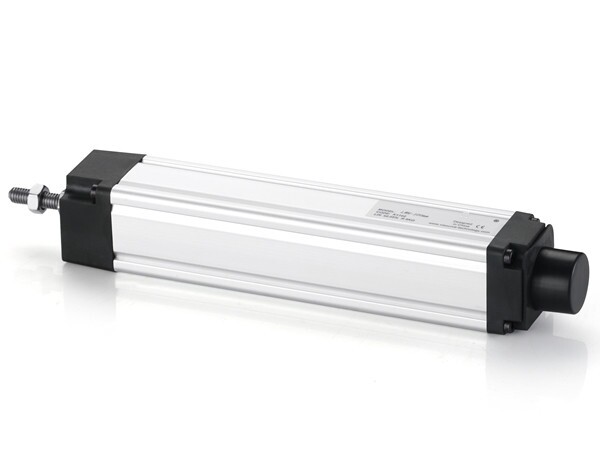

位移傳感器或是電阻尺的產品如下圖所示:
位移傳感器或稱電阻尺
電阻式位移傳感器,電阻尺.是一種利用電阻跟電壓的關系來表示位置的一種傳感器 如上圖如所示 故我們可以利用電壓的變化得知位移量的變化,但有時輸出的電壓值并不利于后端的控制(如使用PLC控制產品的位移量時 經常使用的是0~10V的輸出 所以我們有時可以利用下圖所示方法在1端的部分串連一個固定電阻或是使用一個可調的可變電阻就可以的得到我們所要的電壓輸出 以利后端訊號的控制.

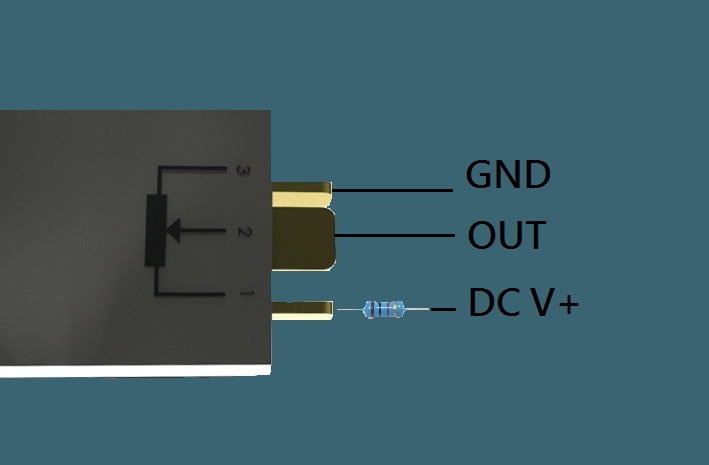

直線位移傳感器或是電阻尺的產品電壓分壓的方法如下圖所示:
直線位移傳感器或稱電阻尺的電壓分壓圖
我們可以利用此公式計算出我們所要串聯的固定電阻的值: (輸入電壓-輸出電壓)/(輸出電壓/電阻尺的全阻)=串聯電阻
詳細范例說明如下:
輸入電壓:DC24V 輸出電壓:DC0~10V 電阻尺1~3端量測出的全阻:5K
(24-10)/(10/5)=7K 計算出結果為7K電阻
也就是說我們?cè)?端跟3端(也就是DC V+端 跟 GND端)輸入DC24V后,在1端(DC V+端)串聯一個固定電阻7K,然后量測2端跟3端(也就是 OUT端 跟 GND端)就可以得到0~10V的電壓變化
