一般線性位移傳感器，所設定的有效行程都會較其所規格略長。其因廠方要確保所設定的長度一定能覆蓋客戶所要求的長度。因此傳感器在安裝后，一定要作出校準。校準步驟如下：

1.先把機臺移動到其起始點，然后把電子尺相對讀數記下。范例：在起始點，電子尺讀數=0.2V。

2.把機臺移動到另一位置，然后測量其實際行程和記錄電子尺相對讀數。范例：實際行程=98mm, 電子尺讀數=9.5V。

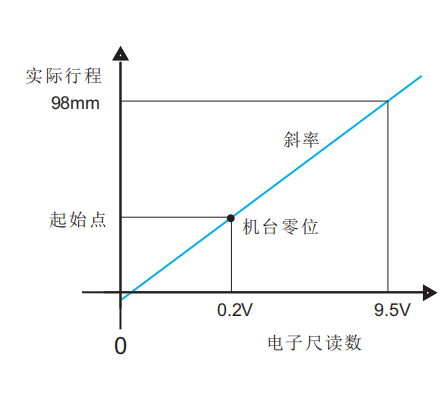

3.計算校準"斜率"。

斜率=(實際行程)/(電子尺實際行程讀數-電子尺起始點讀數)。范例：斜率=(98mm)/(9.5V-0.2V)=10.537。

4.計算校準"機臺零位"。

機臺零位=(斜率)/(電子尺起始點讀數)。

范例：機臺零位=(10.537)/(0.2V)=2.106。

5.代入以下方程式計算實際機臺位移。

位移=(斜率)X(電子尺讀數)-(機臺零位)。

范例：位移=(10.537)X(電子尺讀數)-(2.106)。

6.完成校準后，進行驗證以確保準確性。

完成上述的校準步驟后，我們需要進行一系列驗證測試，以確保校準的準確性和可靠性。這些驗證測試將包括在不同的位置和行程上，再次測量并記錄實際行程和電子尺讀數，然后將這些數據代入到前面計算的校準方程式中，以檢驗計算出的實際機臺位移是否與預期值一致。

范例：我們選擇在中間位置和最大行程處進行驗證。在中間位置，實際行程為49mm，電子尺讀數為4.85V。將這些數據代入方程式：

位移 = (10.537) * (4.85V) - 2.106

= 51.12 - 2.106

= 49.014mm

計算出的實際機臺位移為49.014mm，與預期值49mm相近，誤差在可接受范圍內。

接著，在最大行程處，實際行程為98mm（已知），我們?cè)俅螠y(cè)量電子尺讀數為9.5V（應與校準時相同）。將這些數據代入方程式：

位移 = (10.537) * (9.5V) - 2.106

= 100.05- 2.106

= 97.944mm

計算出的實際機臺位移為97.944mm，與已知的實際行程98mm相差很小，再次驗證了校準的準確性和可靠性。

7.保存校準參數。

完成驗證測試后，我們需要將計算出的校準參數（斜率、機臺零位）保存下來，以便在未來的使用過程中進行參考和調用。這些校準參數對于保證位移傳感器的精度和穩定性至關重要。

8.定期校準和維護。

由于機器設備的運行環境和條件可能會發生變化，例如溫度變化、振動、磨損等，這些都可能影響位移傳感器的精度和性能。因此，建議定期對位移傳感器進行校準和維護，以確保其長期保持準確的測量能力。校準的周期可以根據實際使用情況來確定，一般建議在設備長時間運行或環境條件發生較大變化時進行校準。

  總結

線性位移傳感器在安裝后需校準以確保精度，包括記錄起始點讀數、測量實際行程并計算斜率和機臺零位。通過代入公式計算位移，并進行驗證測試以確保準確性。校準參數應保存以供未來參考。為保持傳感器性能，建議定期進行校準和維護。
