位移傳感器簡介

機械設備自動化系統由執行元件，傳感器部分，控制器部分三部分組成，位移傳感器主要用于設備位移測量與位置定位，位移傳感器質量的優劣直接決定了機械設備測量精度與控制效果的好壞。機械設備生產制造與維修行業常用的位移傳感器產品有：直線位移傳感器、拉繩位移傳感器、磁致伸縮位移傳感器、磁致伸縮液位傳感器、LVDT位移傳感器、電渦流傳感器、磁柵尺位移傳感器、角位移傳感器（角度傳感器、傾角傳感器）等。

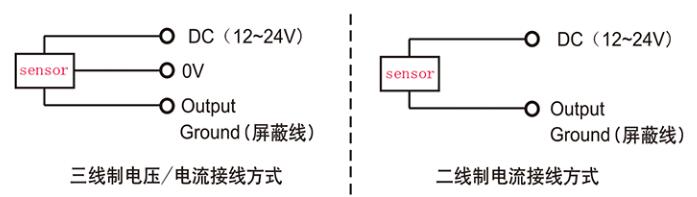

位移傳感器種類不同、輸出信號不同，出線方式（電路連接）也會有所不同。機械設備常用位移傳感器模擬量信號輸出有三線制電壓輸出、二線制電流輸出與三線制電流輸出。位移傳感器電路連接示意圖如下：

位移傳感器如何標定

第一步，先將高精度微位移傳感器放置在彈性體的一端的臺階孔內，用端蓋固定；然后轉動螺桿，拉近彈性體的上下兩個薄壁，彈性體內部出現彈性應力和變形，彈性體的兩個薄壁之間的垂直接近量通過螺桿下端的伸出量由位移傳感器測得；兩個端面即內端面和外端面的接近量通過高精度微位移傳感器測得；螺桿轉動到不同的位置，擬合出垂直接近量與水平接近量的比值C。

第二步，將高精度微位移傳感器從臺階孔中取出，將待標定的微位移傳感器置固定臺階孔中，用端蓋（4）固定；轉動螺桿到不同的位置，位移傳感器測出螺桿的伸出量，即彈性體兩個薄壁之間的垂直接近量，然后通過比值C求得待標定的微位移傳感器兩個端面的水平接近量，這個水平接近量與待標定微位移傳感器輸出電壓的變化值的比值，就是待標定的位移傳感器的靈敏度。
