鏈條爐排燃煤鍋爐在我國應用很廣，它的給煤量調節存在二種方式，一是改變爐排轉動速度，調節爐排的進煤量。再是調節煤閘板高度，控制爐排上的每層厚度，但煤層厚度測量是一個難題，沒有煤閘板高度參數，即煤層厚度參數的引入，任何鏈條爐排鍋爐的燃煤計量難以保證準確。目前鍋爐煤閘板高度調節上均采用手動方式，沒有為煤閘板位移傳感器做任何安裝預留設計。另外，煤閘板的周圍環境較差，溫度較高，煙塵較多，一直沒有合適的煤閘板位移傳感器可以適用。

為解決上述問題，我司提供了一種結構簡單，檢測精確的鏈條爐排鍋爐煤閘板位移傳感器。:該位移傳感器結構簡單，安裝方便，性能可靠。其變送信號可以直接送給鏈條鍋爐煤耗積算儀或PLC、數據采集微機等裝置，實現鏈條爐排鍋爐煤閘板上下調節時的煤閘板高度信號采集，使鏈條爐排鍋爐的運行煤耗計量更加方便準確，該位移傳感器可以在各種規格的鏈條爐排鍋爐上直接安裝使用。

附圖說明

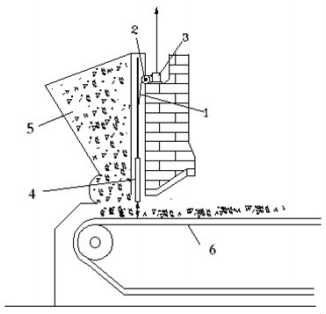

圖1為一種新型結構示意圖。

圖2為另一種實施例的結構示意圖。

其中:1不銹鋼絲繩，2導向滑輪，3拉繩位移傳感器，4煤閘板，5落料斗，6輸煤鏈條，7中間平衡環，8左煤閘板，9右煤閘板。

具體實施方式

實施例1，煤閘板4設置在落料斗5的出口側，調節煤閘板4高度，控制輸煤鏈條6上的煤層厚度。對于裝有一個煤閘板4的小型鏈條爐排鍋爐來說，如圖1所示，鏈條爐排鍋爐煤閘板4高度傳感器包括帶有不銹鋼絲繩1的拉繩位移傳感器3，拉繩位移傳感器3固定在煤閘板4 一側上方，可以安裝在護板上。拉繩位移傳感器3與煤閘板4之間設置有導向滑輪2，不銹鋼絲繩I繞在導向滑輪2上并且末端與煤閘板4相連接或者與煤閘板4的吊桿連接。

導向滑輪2可以起到變向的作用，煤閘板4的上下移動帶動不銹鋼絲繩I隨之上下運動，進而不銹鋼絲繩1拉動拉繩位移傳感器3，使拉繩位移傳感器3產生變化的電信號輸出。最終拉繩位移傳感器3將煤閘板4的高度變化轉換成1~20mΑ標準信號輸出。當煤閘板4位于最低點時，將拉繩位移傳感器3的輸出調至4mA，當煤閘板4位于最高點時，將拉繩位移傳感器3的輸出調至20mA。由此，當煤閘板4調至中間任何位置，拉繩位移傳感器3均能輸出與煤閘板4高度呈線性正比的電流值。該電信號為4~20mΑ國際標準，與煤閘板4上下位移變化值成正比，呈線性關系。拉繩位移傳感器3的輸出電流值即是煤閘板4的對應高度值，可將拉繩位移傳感器3的輸出電流值送給鏈條爐排鍋爐煤耗計量儀表或裝置，從而為實現高精度的鍋爐煤耗測量提供了一種可行的鏈條爐排鍋爐煤閘板4高度傳感器。

實施例2，對于裝有二個煤閘板4的中、大型鏈條爐排鍋爐來說，如圖2所示，拉繩位移傳感器3的不銹鋼絲繩I分成兩股，拉繩位移傳感器3與煤閘板4之間并排設置有兩個導向滑輪2，兩股不銹鋼絲繩I分別繞在兩個導向滑輪2上并且末端分別連接一個鏈條爐排鍋爐上的兩個獨立的左煤閘板8和右煤閘板9。拉繩位移傳感器3與導向滑輪2之間設置有中間平衡環7，兩股不銹鋼絲繩I共同穿過中間平衡環7。在中間平衡環7前方的兩股不銹鋼絲繩I之間夾角α小于45°，而且夾角α越小越好。其它與實施例1相同。

當二個煤閘板4高度同步調至最小值時，令拉繩位移傳感器3的輸出為4mA。當二個煤閘板4高度同步調至最高值時，令拉繩位移傳感器3的輸出為20mA。當二個煤閘板4之間任何不一致的高度調節產生的不一致的差值，可以通過中間平衡環7來自動平衡，拉繩位移傳感器3拉繩產生的位移量是二個煤閘板4的高度平均值，并將該平均值轉換成標準電流值4~20mA輸出。拉繩位移傳感器3的輸出電流值與二個煤閘板4高度的平均值呈線性正比的關系。
