隨著我國經濟的不斷發展和科技的進步，拉繩位移傳感器已經成為工業控制領域是主要高精度測量產品，拉繩位移傳感器是光電和機械位移傳感器在結構上的精巧集成， 充分結合了光電傳感器和機械測量的優點。拉繩位移傳感器特別適合適用于直線導軌系統，還適用于液壓氣缸系統、試驗機、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制，電液伺服液壓萬能試驗機的控制。能完全替代光柵尺使用。

目前市場上使用的拉繩位移編碼器其結構是帶有一個繞線盒和一個卷簧盒，其缺點是，占用空間大，結構復雜，成本高，安裝和調試不方便，生產效率低。

發明內容

本實用新型的目的是要提供一種結構簡單合理，安裝調試方便，占用空間小，成本低，生產效率高的拉繩位移編碼器。

本實用新型的目的是這樣實現的，該編碼器包括拉環、減震環、拉線導線柱、拉線、 繞線輪、卷簧、繞線卷簧盒、編碼器支座、編碼器主體;它還包括一個同時設置繞線輪和卷簧的繞線卷簧盒，所述的編碼器主體設置在編碼器支座的上面，編碼器支座的下面繞線卷簧盒內依次設置有繞線輪和卷簧，所述的繞線輪上纏繞有拉線，拉線的一端設置有拉環和減震環，所述的繞線輪內部帶有卷簧室，所述卷簧設置在卷簧室內，所述的繞線卷簧盒上帶有拉線導線柱。

本實用新型將現有技術中分開設置的繞線盒和卷簧盒有機的結合在一起，解決了以往需要用繞線盒和卷簧盒的復雜結構，通過將卷簧套裝在繞線輪的通孔中，大大的節省了編碼器的整體體積，結構緊湊，大幅度降低了原材料成本，同時節省用戶使用空間，也解決在安裝調試過程中的復雜性，節約成本提高效率。附圖說明

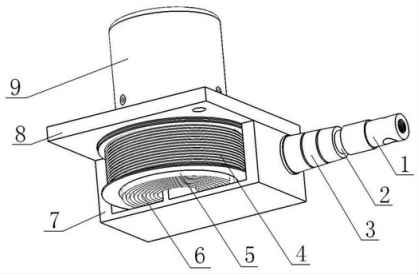

圖1是拉繩位移編碼器整體結構示意圖。

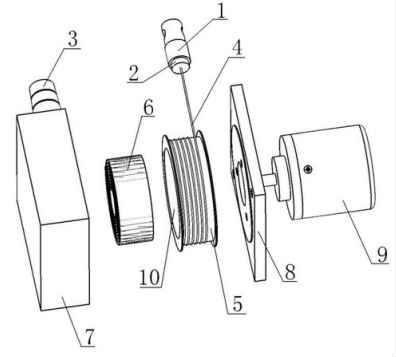

圖2是本實用新型分解結構示意圖。

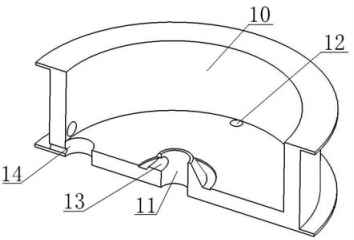

圖3是本實用新型繞線輪結構示意圖。

具體實施方式

由附圖1、2所示：該位移傳感器包括拉環I、減震環2、拉線導線柱3、拉線4、繞線輪5、 卷簧6、繞線卷簧盒7、編碼器支座8、編碼器主體9 ;所述的編碼器主體9設置在編碼器支座 8的上面，編碼器支座8的下面繞線卷簧盒7內依次設置有繞線輪5和卷簧6，所述的繞線輪5上纏繞有拉線4，拉線4的一端設置有拉環I和減震環2，所述的繞線輪5內部帶有卷簧室10，所述卷簧6設置在卷簧室10內，所述的繞線卷簧盒7上帶有拉線導線柱3。卷簧室10是半封閉式結構形式，封閉端設置有連接編碼器主體9的中心孔 11、卷簧立柱安裝孔12、編碼器主體緊固頂絲孔13和拉線線頭固定孔14。

本實用新型的工作原理和使用方法與現有技術中拉繩位移編碼器完全相同。
