目前的碳膜直線位移傳感器，只有輸出信號與對應位置成近似直線比例關系的輸出型。本實用新型專利，就是打破行業的傳統，根據行業的具體需求，提供客戶所需要的輸出-位置對應信號，為不同的客戶進行定制化服務，為世界首創。舉例說明：如需要監測汽車油罐的存油量，原來就是靠監測液位，而液位與存油量體積的關系根本就不是直線比例關系，所以，只能大概測定油品的存量，或利用復雜的儀表的復雜運算，得出的仍然是粗糙的數據。這一是不便于普及，二是儀表容易失效而出錯，三是精度太差，四是不直觀，操作復雜。如果，傳感器的輸出能直接按照液位與體積的比例關系輸出，那就解決了上述問題。本專利就是在解決傳統碳膜式直線位移傳感器不能解決的問題上實現重大突破，從而解決了輸出-位置對應關系問題。

二、基本原理

碳膜式直線位移傳感器，就是利用碳膜在直線方向均布電阻，利用兩端加電壓，電刷在直線碳膜上滑動而輸出電壓，從而得到相應的位置。如果將電壓信號通過V/A轉換，也可以得出電流信號。本專利就是在原有碳膜直線位移傳感器的基礎上，利用直線電阻修刻機，能夠很方便地修刻出符合位置-體積對應輸出的電阻分布。因此，只要將原有的傳統直線位移的碳膜板按上述的對應關系進行修刻就得到了全新的輸出型的直線位移傳感器。

而且，這一關系不僅存在于油罐與液位的關系，還存在于位置與力的關系，還存在于自由落體位置與速度的關系等，在此不一一舉例。

三、結構原理(與原有碳膜電子尺結構原理不變)

(省略)

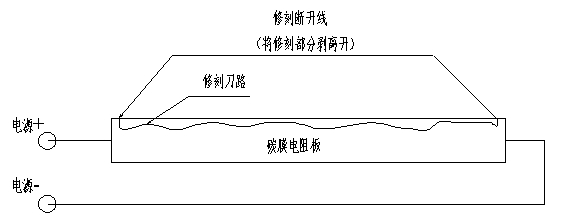

四、碳膜修刻示意圖

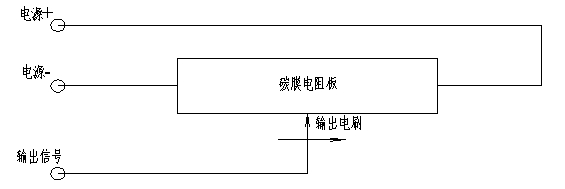

五、電氣原理圖

如圖：碳膜電阻板兩端加一固定直流電壓，通過滑動電刷接觸輸出電壓值。如果我們預先知道了碳膜板的總長度，我們通過輸出的電壓值就能得到相對位置，也就是絕對位移量。

如果，對輸出的電壓信號進行處理，還可以得到電流信號，進行遠距離傳輸。

六、舉例

以自由落體運動速度與高度的關系為例，V=(2*g*h)1/2，我們可以得到速度與自由落體下落位置的關系。就可以按此曲線對碳膜進行修刻。當然，具體的應用遠非只有這一類。還有諸如：液位與液體體積的關系、壓縮位移量與壓力之間的關系等。
