導電塑料位移傳感器的詳細介紹
發布日期：2019-06-16 點擊次數：169
導電塑料位移傳感器是一種以電壓輸出與旋轉角度或直線位移呈線性關系的高精度位移傳感器。它利用導電塑料在電氣性能、工藝性能和機械性能等各方面的優異性能，替代原來的碳膜和金屬膜電阻，使傳感器在精度、壽命、輸出平滑性及分辨率等各方面的性能都大大提高。導電塑料位移傳感器早期主要用于軍事領域，現在隨著技術的成熟已經被廣泛應用于民用領域的位置反饋、位置檢測及位移測量等各種場合。導電塑料位移傳感器的制造方法可以區分為壓塑式跟印刷式兩種，其區別如下
壓塑式位移傳感器是使用DAP熱固性塑膠加上一定比例之過氧化物之引發劑在模具內加壓及加熱經一段時間后使其反應硬化產生基板 另再用其DAP塑膠預先聚合反應的膠狀型的電阻塑膠倒入預先預留的溝槽加溫及加壓一段時間后硬化產生平滑的電阻體 故其製造方式較為復雜
印刷式直線位移傳感器是使用自動絲印機將酚醛樹脂電阻漿料透過絲網印製在基板上再經過烘烤后就會在基板上形成電阻體 因其是利用絲網孔控制印刷出來電阻體的形狀所以其可以方便的印制各種形狀的電阻體 故使用上較為簡便

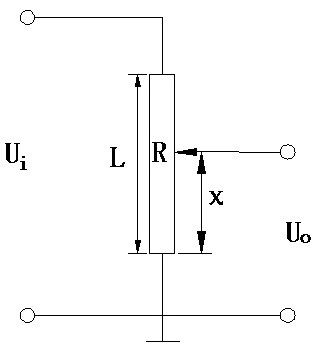

以下是它的原理圖：
